各種各樣的互感器在長時間使用之后，需要定期進行性能測試，因此需要用到互感器測試儀，試驗的過程中，進行互感器的CT測試需要經常做，本文就來給大家簡單進行互感器測試儀用于各種CT的實際接線方式詳解。
用于CT測試的基本接線步驟如下：
（1）用4mm2線將測試儀左側的接地端子連接到保護地。
（2）連接CT一次側的一個端子和二次側的一個端子到保護地。
（3）確保CT的其他端子全部從輸電線上斷開，其他繞組全部開路。
（4）用2.5mm2紅線和黑線將CT的二次側連接到測試儀“Output”S1和S2插孔，用1.2mm2黃線和黑線將CT的二次側連接到測試儀“Sec”的S1和S2插孔，注意兩根黑線連在CT二次側已接保護地的同一端子上。
（5）用1.2mm2綠線和黑線將CT的一次側連接到測試儀的“Prim”的P1和P2端子上，P2通過黑線與CT一次側連接到保護地的那個端子相連。
（6）檢查接線無誤，開始測試。

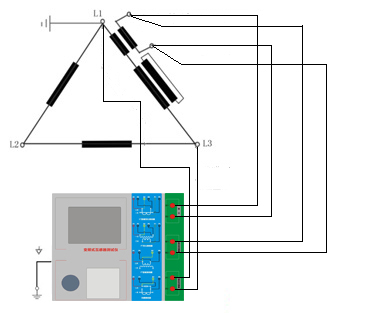

1．測試儀在三角形接法變壓器上進行CT測試的接線方式如圖所示。

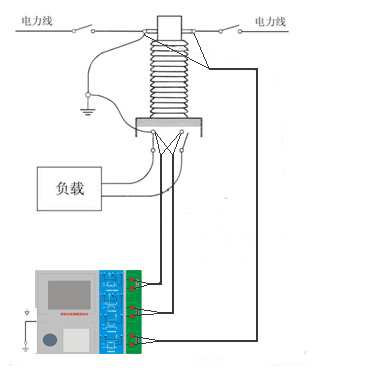

2．測試儀進行變壓器套管CT測試時的接線方式如圖所示。
注意：一次端子H1不能接地，否則一次側都接地了，則測試儀不能獲取正確結果。
3．測試儀在對GIS（SF6）開關上的CT測試時的接線方式如圖所示。
注意：斷開與母線連接的所有開關，合上接地刀閘。
變頻式互感器測試儀和普通型互感器測試儀的接線方法，會有所區別，本文主要講解的是變頻式互感器測試儀的接線方法，電力工作者在工作中，需要根據實際情況來進行判斷接線。
